Półautomatyczna maszyna do montażu idealnej oprawy



Półautomatyczna maszyna do montażu idealnej oprawy



Półautomatyczna maszyna do montażu idealnej oprawy

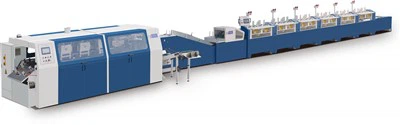

Linia do oprawy idealnej ZXJD370 działa z prędkością 3600 książek na godzinę i zawiera 12 stacji zbierających oraz 9 zacisków. Wyposażona jest w ręczną stację podawania, urządzenie eliminujące zespoły zbierające, przenośnik obrotowy, stół roboczy do zbierania książek, grzbiet frezujący, urządzenie do wycinania rowków i zbiornik na klej. Części wiążące i marszczące mogą działać niezależnie. Dzięki przyjaznemu dla użytkownika interfejsowi maszyna zapewnia łatwość obsługi. Dostępne są również opcjonalne komponenty, takie jak moduł obrotu, urządzenie do zbierania podpisów w linii, układarka i biznesowe miejsce klejenia.



TechnicznyOgólnyCechy



1) Półautomatyczna regulacja grubości produktu we wszystkich głównych funkcjach.

2) Kanały doprowadzające i dostarczające można regulować za pomocą elementów sterujących półsilnikami.

3) Stół do podawania żyłki można regulować na wysokość, wraz ze stacją do joggingu.

4) Przygotowanie grzbietu obejmuje kombinowany nóż do frezowania pyłowego o maksymalnej głębokości frezowania 5mm.

5) Makulatura i kurz są pochłaniane przez wentylator zasysający.

6) Posiada zintegrowany próżniowy automatyczny obrotowy podajnik okładek zasilany pompą powietrza.

7) Stanowisko punktacji można regulować za pomocą sterowania półmotorycznego z 4 punktami.

8) Rejestr pokrywy można regulować w zakresie +/- 5 mm.

9) Wyrównanie kręgosłupa i stanowiska mocowania są niezależnie kontrolowane przez mechanizmy CAM.

10) Oferuje funkcję dostarczania typu cross-stacking.

11) Maszyna zbierająca może działać niezależnie.

12) Interaktywna zmiana formatu, zarządzanie zadaniami i funkcje diagnostyczne są dostępne poprzez interfejs człowiek-maszyna.

13) Interfejs do zasilania sprężonym powietrzem.

14) Zawiera ręczny bezprzewodowy jogger.

15) Stacja frezująco-chropowata wyposażona w urządzenie szybkiego opuszczania i półautomatyczną regulację podnoszenia.

16) Zawiera stanowisko do karmienia ręcznego.

17) Niezależna stacja klejenia grzbietu i boku, z mechaniczną kontrolą długości folii i oddzielną podgrzewaną miską klejową.

18) Wyposażony w system odprowadzania spalin oraz inne akcesoria niezbędne do samodzielnej pracy takie jak transformator i sprężarka.







1. Zgromadzenie Mból:



Główne cechy techniczne

- System kontroli brakujących stron i podwójnych arkuszy
- Zsynchronizowane funkcje startu i stopu
- 1 stacja karmienia na okładce
- Podawanie okładek z systemem kontroli brakujących stron
- Szyna przedłużająca do podawania ręcznego
- Pełny obrót, z możliwością pół (1/2) obrotu poprzez zmianę przekładni



Stacje zbiorcze:	12
Rozmiar zgromadzenia:	Maks.: 470*320mm; Min.: 120*100 mm
Grubość grzbietu:	3-50 mm
Grubość papieru:	40-200 GSM (pojedynczy arkusz 100 GSM) lub więcej
Prędkość mechaniczna:	(zgodnie ze spoiwem) Maks. 5000 cykli/godz
Zapotrzebowanie na moc (12 kieszeni/stacji):	3 fazy, 380V, 50 Hz, 9,0 kW
Masa netto (12 kieszeni):	3500 kg
Wymiary (12 kieszeni):	15000 mm × 1200 mm × 1300 mm
Waga każdej grupy zbierającej:	700 kg
Długość każdej grupy zestawiającej:	2140 mm



2. DoskonałyBw środku:



Główne cechy techniczne

- Jednostka podająca bloki książek: Ułatwia podawanie bloków książek za pośrednictwem dedykowanego kanału.

- Perfect Binder: Zawiera jedno urządzenie frezujące, jedno urządzenie nacinające, jeden pojemnik na klej do grzbietu z dwoma kółkami klejącymi i pojedynczy system dociskowy do precyzyjnego oprawy.

- System podawania okładek strumieniowo: umożliwia ciągłe podawanie okładek, znacznie zwiększając prędkość w porównaniu do podawania pojedynczych arkuszy.

- Przenośnik cofający: Automatycznie ustawia gotowe książki z pozycji wyprostowanej do pozycji leżącej, co ułatwia obsługę.

- Urządzenie do klejenia EVA: zapewnia skuteczne nakładanie kleju w celu bezpiecznego wiązania.

- Wydajna stacja podawania i przycinania okładek: usprawnia przepływ pracy dzięki płynnej obsłudze okładek.

- Oddzielna stacja klejenia boków: Wyposażona w zbiornik i dyski klejące do precyzyjnego klejenia boków.

- Ciągły przepływ zacisku: zapewnia stały proces podawania dzięki systemowi „Bez książki, bez pokrywy” w celu utrzymania wydajności.

- Specjalistyczny frez: Usuwa papier w „paskach” za pomocą systemu odpylania, zapewniając czyste operacje.

- Czteroliniowe punktowanie/przecinanie: poprawia jakość składania, zapewniając profesjonalnie wyglądające rezultaty.

- Stacja dociskowa okładek: Zapewnia równomierne naciśnięcie w celu uzyskania spójnego wiązania.

- Jednostka samoprzylepna do grzbietu i boku: zapewnia wszechstronne opcje klejenia w celu uzyskania trwałej oprawy.

- Ekstrakcja oparów kleju: Utrzymuje czyste środowisko pracy dzięki skutecznemu odsysaniu oparów.

- Układarka pionowa z wykrywaczem zacięć: umożliwia pionowe układanie gotowych książek za pomocą wbudowanego systemu wykrywania zacięć, co zapewnia nieprzerwaną pracę.

- System sterowania: wykorzystuje sterownik PLC z precyzyjną synchronizacją prędkości w celu zapewnienia wydajnej wydajności.



NIE. zacisków:	9
Długość grzbietu:	120 * 370 mm
Szerokość książki:	100-285mm
Grubość grzbietu (c):	2-40mm
Długość otwartej pokrywy:	120-370mm
Szerokość otwartej pokrywy:	205-620mm
Prędkość mechaniczna:	3600 cykli/godzinę
Szerokość otwarcia zacisków:	Mechanizm o stałej sile, otwieranie teczki na książki bez regulacji 0-100mm
Zarezerwuj spotkanie	8 - 15mm
Wymaganie mocy:	380 V, 50 Hz, 15 kW
Waga netto:	6000 kg
Wymiary:	9500% C3�2000×2200MM
Kompresor:	9CFM, 8bar (suche powietrze)



4. SsczepianieMból

Prędkość mechaniczna – 8000szt/h

Rozmiar stosu - maks. 450mm×300 (mm); Min. 150mm×90 (mm)

Maks. Wysokość układania — mniejsza lub równa 120 mm



5. Trymer z trzema nożami:

Prędkość mechaniczna - 15-25 razy/min.

Maks. Rozmiar bez przycięcia - 400mm×320mm

Gotowy rozmiar - maks. 390 mm × 300 mm, min. 150mm×90mm

Maksymalna wysokość cięcia - 70mm

Minimalna wysokość cięcia - 3mm

Kontrola zacięcia trymera:

Prowadnica podawania: Zapewnia dokładne ustawienie długości od góry do dołu przed przycięciem, aby zwiększyć precyzję.

Napęd serwosilnika: Ułatwia ciągłe cięcie bez zatrzymywania rozmiaru frezu do drzwi, umożliwiając wygodną obsługę i zwiększoną wydajność.



Maks. rozmiar książki:	Nieprzycięty 400 x 320 mm; Przycięte:390 x 300 mm
Min. rozmiar książki:	Nieprzycięty 160 x 100 mm; Przycięte: 150 x 90 mm
Maksymalna wysokość stosu:	70 mm
Prędkość mechaniczna:	15 ~ 25 razy na minutę
Sprężarka powietrza:	8 CFM, 8 Bar/typ suchego powietrza
Zasilacz:	3 fazy, 380 V, 50 Hz, 6,1 kW
System sterowania:	PLC
Wymiary:	3600% C3�2430×1750MM
Waga netto:	4300 kg
