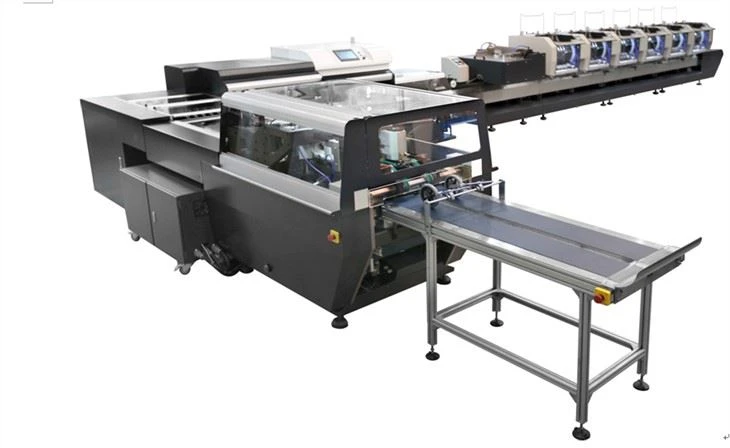

8Stations Book Binding Saddle Stitching Line SH300
System szycia siodła Stitchhero SH300 jest pierwszym w Chinach, który wykorzystuje bezwałowe sterowanie skrzynią biegów, wykorzystując elektroniczne wrzeciono do zastąpienia mechanicznego wrzeciona przekładniowego, może zaspokoić najpilniejsze potrzeby użytkowników w dzisiejszych czasach i zapewnić opcję szybkiej i wydajnej produkcji do wiązania tradycyjnych druków. Linia do szycia siodełka Stitchhero SH300 składa się z następujących pojedynczych maszyn: Zespół do szycia DY480, zespół do szycia składanego ZYDY480, zespół do szycia siodełka DQ12, trójstronny agregat do przycinania książek QSD12, przenośnik liniowy SZQ480 i elektryczna skrzynka sterownicza SH300.
- Szybka dostawa
- Zapewnienie jakości
- Całodobowa obsługa klienta
Wprowadzenie produktów
Oprawa książkiSzwy siodłoweSystem 8 stacji, 4 głowice do szycia, z jednostką kodów kreskowych System szycia siodła Stitchhero SH300 jest pierwszym w Chinach, który wykorzystuje bezwałowe sterowanie skrzynią biegów, wykorzystując elektroniczne wrzeciono do zastąpienia mechanicznego wrzeciona przekładniowego, może zaspokoić najpilniejsze potrzeby użytkowników w dzisiejszych czasach i zapewnić opcję szybkiej i wydajnej produkcji do wiązania tradycyjnych druków. Linia do szycia siodełka Stitchhero SH300 składa się z następujących pojedynczych maszyn:Zespół do szycia DY480,ZYDY480 składany zespół szwów,Zespół do szycia siodełka DQ12,QSD12 trójstronna jednostka do przycinania książek,Przenośnik liniowy SZQ480iElektryczna skrzynka sterownicza SH300. u Wygodna i łatwa obsługa dzięki dużemu ekranowi dotykowemu SIMENS opartemu na ikonach. u Szeroka gama formatów szwów od 130*80mm do 465*300Mm(przycięty rozmiar książki). u Wysoka prędkość i wysoka wydajność do 12 000 cykli na godzinę. u Kompleksowy system kontroli jakości zapewniający niezawodne i precyzyjne szycie. u Odrzuć bramkę dla wadliwego podpisu, aby zapewnić nieprzerwaną produkcję. u Robust konstrukcja z głowicami zszywającymi Hohner i najwyższej jakości europejskimi częściami zamiennymi. Norma europejska z CERTYFIKATEM CE
|
Specyfikacje | |||
Model | Stitchhero SH300 | ||
Max.nieprzycięty arkuszrozmiar | Pojedyncza strona:480 x 320 mm ;D stronicowa: 480 x 320 mm | ||
Min.rozmiar wiązania | Pojedyncza strona:158 x 110 mm; Podwójne strony: 206x110mm | ||
Max.rozmiar przyciętego arkusza | Pojedyncza strona:475 x 300 mm; Podwójne strony:2x234x300mm | ||
Min.rozmiar przyciętego arkusza | Pojedyncza strona:148 x 105 mm; Podwójne strony:2x95x105mm | ||
Max. grubość książki | 10 mm | ||
Min.center odległość dwóch | 45mm | ||
Użyty drut | 25 # | ||
prędkość mechaniczna | 10000c/h | ||
Zasilacz | Silnik główny: 15 KW, pompa próżniowa 4KWx2; 3-fazowy 380V, 50hz | ||
Dopływ powietrza | 0,8 Mpa, 1,2 m³/min, 11Kw | ||
Ciężar | 7 ton | ||
Wymiary maszyny | 10160 x 4750 x 1650 mm | ||
Opcje
1. Jednostka kodu kreskowego
2. Dodatkowe dwa podajniki obrotowe
3. Każda dodatkowa głowica szwów Hohner M45/6
| Osiemobrotowy feedery Wszystkie podajniki są mobilne i mogą być odchylane do tyłu do karmienia ręcznego, co umożliwia realizację specjalnych szwów podpisów. Min. Rozmiar podpisu: 138x105mm Rozmiar podpisu: 475x300mm Podpisy z niskimi/wysokimi okrążeniami folio, a nawet okrążeniami w szerokim zakresie formatów, mogą być otwierane przez chwytaki lub przyssawki. Wskaźniki podajnika i ilość powietrza można łatwo regulować. |
| Aniezawodny podajnik folderów pokrywy Po nacięciu okładki wzdłuż z góry określonej linii, jest ona składana wzdłuż linii punktowanej, podawana do następnego dobrze zebranego bloku książek, a następnie dobrze zebrana książka jest transportowana do stacji szycia siodła. |
| Stacja z ekranem dotykowym (Siemens) Stacja sterująca z ekranem dotykowym oparta na ikonach do monitorowania produktu, diagnostyki usterek i kontroli jakości.
|
| Zespół szwów Inspektor grubości gwarantuje, że tylko kompletne zebrane książki są zszywane i przycinane. Błędnie karmione, wielokarmione, zgięte podpisy, niezszyte lub niepodpisane zostaną dokładnie wykryte. Sekcja szwów Rose konfiguruje głowice szwów Hohner M45/6 w celu precyzyjnego i doskonałego zszywania, które mogą zszywać do grubości 5 mm, aby spełnić różne wymagania. Nawet małe formaty szwów do 138 * 105 mm i duże formaty szwów do 470 * 310 mm mogą być idealnie zszyte. W zestawie znajdują się dwie druciane naczynia. |
| Aseria urządzeń detekcyjnych do kontroli jakości gotowej książki (1) Brak urządzenia do wykrywania podpisów i zacięć (pierwszy) (2) Drugie urządzenie do wykrywania zacięć (3) Trzecie urządzenie do wykrywania zacięć (4) Czwarte urządzenie do wykrywania zacięć (5) Piąte urządzenie do wykrywania zacięć (6) Mechanizm chwytakowy urządzenia do wykrywania zacięcia podajnika (szósty) (7) Urządzenie do wykrywania zacięcia łańcucha podajnika (pod każdym podajnikiem) (siódme) (8) Ósme urządzenie do wykrywania zacięcia w tłoczeniu po podajniku folderów pokrywy (9) Dziewiąte urządzenie do wykrywania zacięć (przed zszywaniem po detektorze grubości) (10) Urządzenie do wykrywania przeciążenia głowicy zszywającej (11) Brak urządzenia do wykrywania szwów (do wykrywania drutu) (12) Pionowy przenośnik taśmowy (po zszyciu i przed przycięciem) urządzenie do wykrywania zacięć (dziesiąte) (13) Poziomy przenośnik taśmowy (po zszyciu i przed przycięciem) urządzenie do wykrywania zacięcia (jedenaste).
|
| Bramka odrzucania dla wadliwychPodpisów |
| Atrzydźwiskowy trymer T460 Trzynożowy trymer odgrywa kluczową rolę w wyglądzie i jakości gotowych książek. Trymer z trzema nożami jest szybki i łatwy w konfiguracji za pomocą kół ręcznych ze wskaźnikami położenia. Płynne przenoszenie i precyzyjne pozycjonowanie każdej nieprzyciętej książki zapewnia, że każda książka jest dokładnie przycięta, najpierw przez przedni nóż, a następnie głowę i stopę. Min. Nieprzycięty rozmiar książki (axb):138x105 mm Nieprzycięty rozmiar książki (osi): 470x310mm Min. Przycięty rozmiar książki (axb): 130x80mm Rozmiar książki Timmed (axb): 465x300 mm Przycięta grubość: 10 mm |
| A streamjednostka dostawcza Dokładnie przycięte szyte książki są automatycznie przenoszone do strumienia dobrej stacji kolekcji książek. Książki można podzielić na grupy po grupach zgodnie z wymaganą ilością dla każdej grupy. |
| Sprężarka powietrza Hitachi |
| DwaPompa próżniowa BECKERs
|
*Konstrukcja i specyfikacje maszyny mogą ulec zmianie bez powiadomienia.
Proces pracy jest następujący:
1.Ułóż złożone podpisy na pozycjach zbierania.
2. Pompa powietrza dostarcza powietrze.
3. Jednostka zbierająca automatycznie przenosi podpisy na łańcuchu przenoszenia książki zgodnie z kolejnością stron.
4. Łańcuch przenoszenia książek przenosi podpisy do jednostki szwów. Jednocześnie podpisy są sprawdzane oddzielnie strona po stronie za pomocą kontroli fotokomórek, kontroli ugięcia i kontroli pomiaru grubości.
5. Przenieś nieszyte książki z wyciekiem podpisu lub nadwyżką podpisu do przenośnika odpadów, a zszyte książki do jednostki przycinania.
6. Zszyte książki są przycinane na trzech krawędziach w jednostce przycinania i rejestrowane przez dwa kroki prowadnic.
7. Przycięte książki są dostarczane zgodnie z ustaloną wartością książki oddzielającej ilość.
